02型小型金属爆炸物探测器简介

　　1.概述

　　02型小型金属爆炸物探测器可在国际维和、反恐和安全检查等行动中，用于搜查埋设于地下、水中及建筑物内的爆炸物、枪械、刀具等，为排除危险物品提供准确信息。也可在战时和战后的探排雷行动中，用于探测埋设在地面下的各种地雷或未爆炸弹药。

　　该探测器创新采用了多时宽双极性脉冲电磁感应技术和土壤背景自动平衡技术，在探测灵敏度和土壤适应性方面取得了突破，代表了我军金属探测装备的最新成就。

　　2. 系统组成

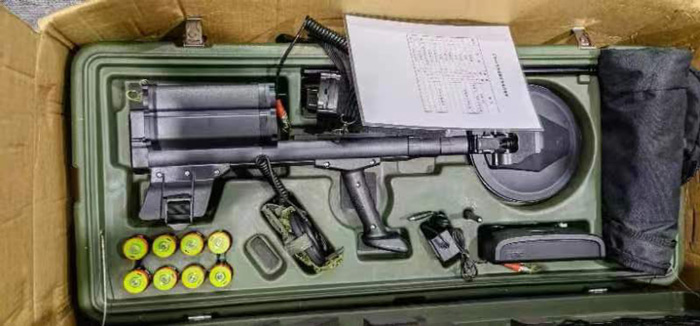

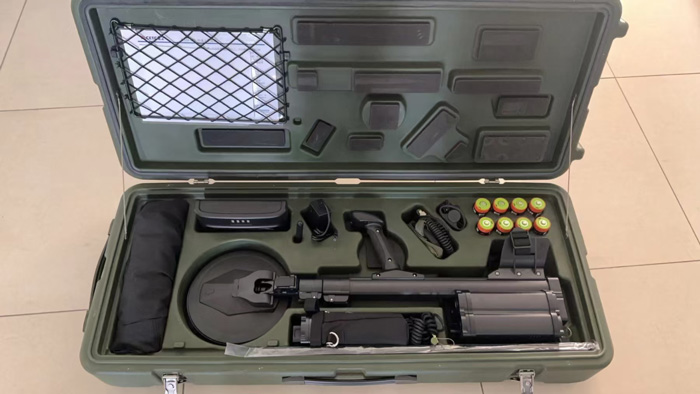

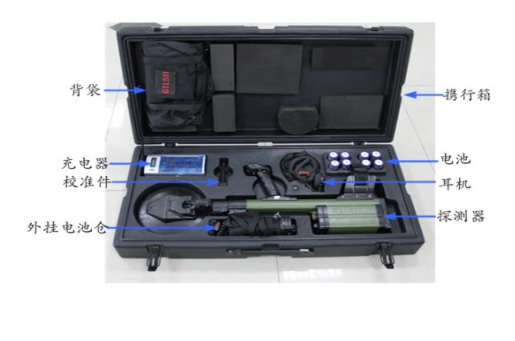

　　如图1所示，整套设备由探测器、外挂电池仓、充电器、电池、校准件、背袋、携行箱等组成。

　　探测器由探头、探杆、手柄、臂套、主机及耳机构成。探杆长度可连续调节，以满足各种探测姿势要求;手柄上设置按键和LED报警灯，操作者可通过按键进行系统功能调节，并通过LED观察设备当前的报警状态;设备可采用主机内置电池或外挂电池仓两种供电方式。当环境温度过低时，可借助身体为外挂电池保温，以保证设备正常工作。外挂电池仓还可以减轻手臂的负重，降低探测作业强度。

　　3. 主要性能

　　作业全重 3.4kg

　　探杆长度 65cm～150cm连续可调

　　探测距离 15cm(对Ф10的铁金属球)

　　10cm(对Ф10的铜、铝金属球)

　　定位精度 ≤5cm(定位点与金属球边缘距离)

　　报警方式 声音和LED显示

　　连续工作时间 15h(常温)

　　使用温度范围 -40℃～+50℃

　　装箱尺寸 85x50x20 (cm)

　　对地雷探测性能：

　　探测距离 ≮15cm(对GLD111型防步兵地雷)

　　定位精度 ≤5cm(定位点与地雷边缘距离);

　　探知率 ≮97%

　　虚警密度 ≤0.2个/m2

　　土壤适应性 一般土壤、磁性土壤、碱性土壤和红土壤

　　4. 主要特点

　　(1) 探测灵敏度高，对72式(GLD111型)防步兵地雷探测距离可达16cm以上。

　　(2) 具有土壤背景学习功能，在一般土壤、磁性土壤、碱性土壤和红土壤等各种环境条件下可正常工作，同时仍能满足各探测指标要求。

　　(3) 创新采用了多时宽双极性脉冲技术，可避免触发磁感应地雷，降低探雷作业的风险。

　　(4) 整机采用一体化设计，可靠性高，质量轻，操作简单。

　　5. 实验结果

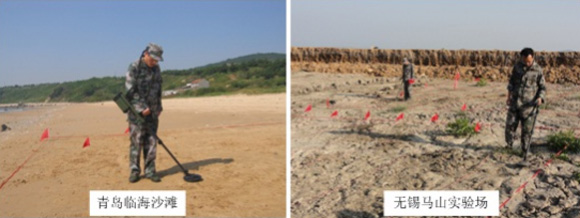

　　002型小型金属爆炸物探测器初样机在青岛、无锡等地进行了大量的室内外雷场探测实验(图2)，充分验证了其在各种土壤环境下的探测性能。第三十八军工兵团还对样机进行了试用(图3)，高度评价样机：“具有探测灵敏度高和土壤适应性强的突出特点，是一款探测效率高、实用性强的好装备。”

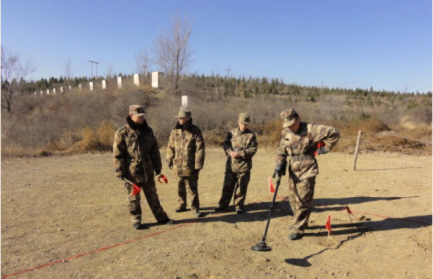

图3 三十八军工兵团战士使用实验

　　下表给出小型金属爆炸物探测器在各种土壤环境中对GLD111型防步兵地雷的探测距离实验结果。
